Jak funkcjonuje odgromnik?

Systemy piorunochronne to instalacje, które przejmują uderzenie pioruna i bezpiecznie odprowadzają jego energię do ziemi, chroniąc konstrukcję budynku oraz instalacje wewnętrzne. Dla typowego domu jednorodzinnego koszt montażu takiej instalacji wynosi zwykle około 3–6 tysięcy złotych, a poprawnie zaprojektowany system znacząco ogranicza ryzyko pożaru, uszkodzeń instalacji i sprzętu elektronicznego.

Piorunochrony odgrywają istotną rolę w ochronie budynków przed skutkami wyładowań atmosferycznych. W dobie coraz częstszych burz, spowodowanych zmianami klimatycznymi, ich znaczenie staje się nie do przecenienia. W niniejszym artykule przyjrzymy się, jak działają systemy piorunochronne, z jakich elementów się składają, dlaczego są tak ważne dla bezpieczeństwa oraz jakie są koszty ich instalacji. Zastanowimy się również, czy warto inwestować w nowoczesne piorunochrony aktywne.

Jak działają tradycyjne systemy piorunochronne?

Piorunochron to urządzenie, które chroni budynki oraz ich mieszkańców przed bezpośrednim uderzeniem pioruna. Jego głównym zadaniem jest bezpieczne sprowadzenie ładunków elektrycznych do ziemi, co znacząco ogranicza ryzyko pożaru i zniszczeń. Działa na zasadzie przechwytywania wyładowań atmosferycznych inicjowanych przez naładowane dodatnio chmury burzowe i skierowania ich kontrolowaną drogą do gruntu.

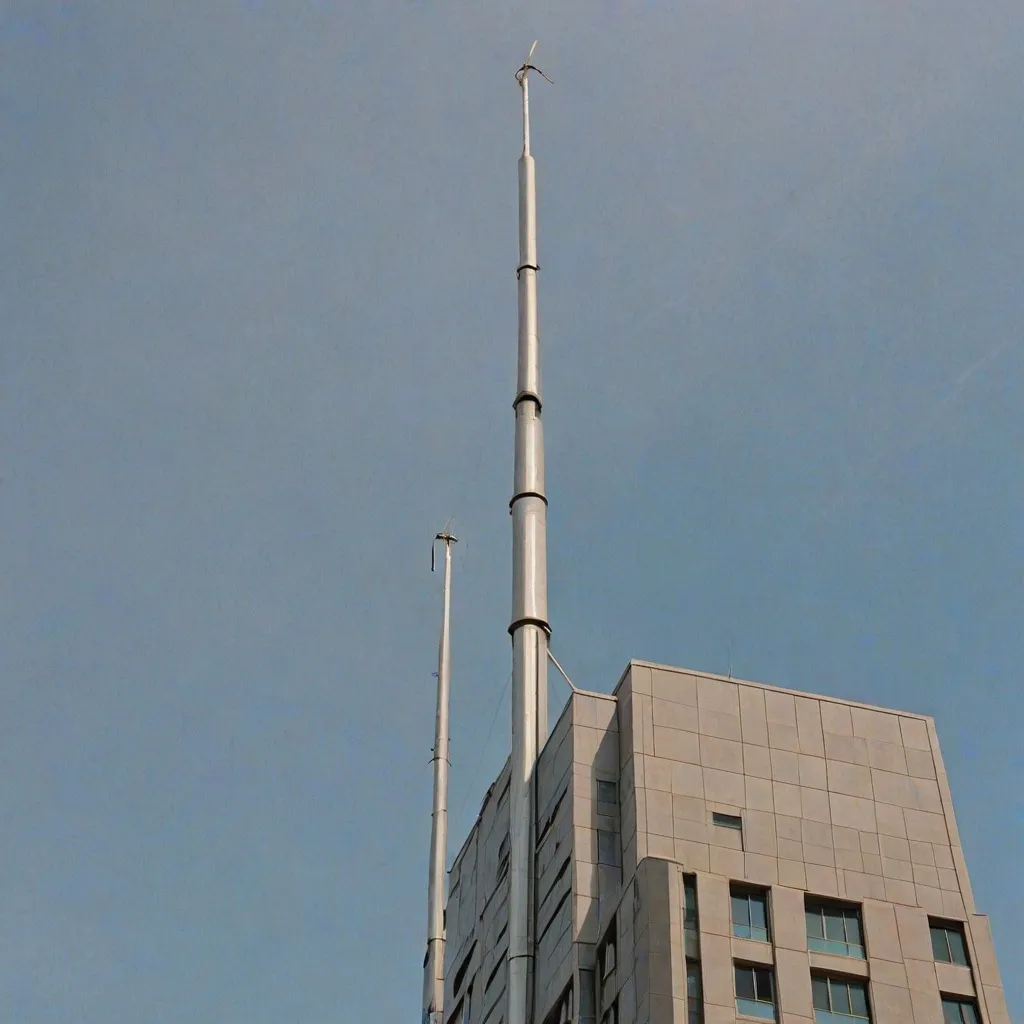

Zasada działania instalacji odgromowej opiera się na wykorzystaniu układu zwodów umieszczonych w najwyższych punktach budynku. Zwody mogą mieć postać pionowych masztów i iglic albo poziomej siatki przewodów rozłożonej na dachu. Te elementy, wykonane najczęściej ze stali ocynkowanej lub miedzi, przejmują wyładowanie i przekazują prąd piorunowy do przewodów odprowadzających prowadzących do uziomu. Uziom, czyli część systemu, która fizycznie rozprasza energię w ziemi, może być wykonany na różne sposoby, o czym opowiemy w dalszej części artykułu.

Budowa instalacji odgromowej – z czego składa się system?

Każdą instalację odgromową dzieli się na zewnętrzny system ochrony odgromowej oraz wewnętrzny system ochrony odgromowej. Część zewnętrzna obejmuje zwody, przewody odprowadzające i uziom, czyli elementy, które bezpośrednio przyjmują i odprowadzają prąd pioruna do ziemi. Część wewnętrzna to połączenia wyrównawcze i ograniczniki przepięć SPD, które ograniczają przepięcia i wyrównują potencjały wewnątrz budynku.

Zewnętrzny system piorunochronu składa się z kilku istotnych elementów, które współpracują ze sobą, aby efektywnie chronić budynek. Pierwszym z nich jest układ zwodów, montowany na dachu budynku. Mogą to być pojedyncze iglice, maszty lub rozległa siatka przewodów ułożonych wzdłuż kalenic i krawędzi dachu. Ich zadaniem jest przejęcie wyładowań elektrycznych.

Kolejnym elementem są przewody odprowadzające, które prowadzą energię z układu zwodów do uziomu. Przewody te muszą być odpowiednio dobrane pod względem przekroju, solidnie zamocowane do konstrukcji i prowadzone możliwie najkrótszą drogą do ziemi. Od właściwego ułożenia przewodów zależy, czy prąd piorunowy nie spowoduje niebezpiecznych przeskoków iskrowych na ścianach czy w pobliżu okien.

Uziom jest kolejnym ważnym komponentem systemu piorunochronnego. Może być on fundamentowy, co oznacza, że jest zintegrowany z fundamentem budynku, lub sztuczny, czyli specjalnie zamontowany w ziemi wokół obiektu. Uziomy mogą mieć postać poziomą (otokową) lub pionową (szpilkową), w zależności od specyfiki terenu i konstrukcji budynku.

W przypadku uziomu fundamentowego sztucznego stosuje się elementy stalowe, takie jak płaskowniki i bednarka o wymiarach minimum 30×3 mm oraz pręty o średnicy co najmniej 10 mm. Powinny one być zalane dobrze przylegającym betonem o grubości minimum 5 cm. Elementy uziomu układa się w formie oczek, których maksymalny wymiar nie powinien przekraczać 20×20 metrów. Taka konstrukcja zapewnia trwałe i równomierne rozprowadzenie prądu piorunowego w gruncie.

Każdy z wymienionych elementów musi być projektowany i wykonany zgodnie z normą PN-EN 62305, która w Polsce i w całej Europie określa zasady tworzenia instalacji odgromowych. Regularna kontrola i konserwacja poszczególnych części systemu pozwala utrzymać wysoką skuteczność ochrony przez wiele lat.

Wybierając systemy piorunochronne, warto stawiać na certyfikowane komponenty od uznanych producentów, takich jak DEHN, AN-KOM czy J. Pröpster. Gwarantuje to pełną zgodność z normami i niezawodność instalacji przez dziesięciolecia.

Wewnętrzne systemy piorunochronne i połączenia wyrównawcze

Samo odprowadzenie prądu pioruna do ziemi to za mało, aby nowoczesny budynek był rzeczywiście bezpieczny. We współczesnych domach i obiektach znajduje się ogromna liczba urządzeń elektronicznych, systemów sterowania i instalacji teletechnicznych, które są bardzo wrażliwe na przepięcia. Z tego powodu wewnętrzne systemy piorunochronne są tak samo ważne jak część zewnętrzna.

Podstawą ochrony wewnętrznej są piorunochronne połączenia wyrównawcze (EB). Ich zadaniem jest ograniczenie różnic potencjałów pomiędzy różnymi metalowymi elementami w budynku – konstrukcją, instalacją wodną, gazową, centralnym ogrzewaniem czy przewodami zasilającymi. Realizuje się to poprzez połączenie tych części z systemem uziemiającym i instalacją odgromową za pomocą przewodów lub przez odpowiednio dobrane ograniczniki przepięć.

Drugim filarem ochrony są ograniczniki przepięć (SPD), montowane w rozdzielnicach elektrycznych oraz na wejściu linii teletechnicznych. Zadaniem SPD jest odprowadzenie nadmiaru energii impulsu do ziemi i ograniczenie napięcia do poziomu bezpiecznego dla urządzeń elektrycznych i elektronicznych. Dzięki temu nawet w przypadku bliskiego wyładowania instalacja wewnętrzna oraz sprzęt RTV, AGD, systemy alarmowe czy automatyka domowa mają znacznie większą szansę przetrwać bez uszkodzeń.

Norma PN-EN 62305 wprost wymaga, aby projekt systemu ochrony odgromowej obejmował zarówno część zewnętrzną, jak i wewnętrzną. Kompleksowe podejście – łączące zwody, przewody odprowadzające, uziom, połączenia wyrównawcze i SPD – stanowi obecnie standard w profesjonalnie zaprojektowanych systemach piorunochronnych.

Dlaczego systemy piorunochronne są ważne dla bezpieczeństwa?

Bezpieczeństwo to główny powód, dla którego montuje się systemy piorunochronne. Wyładowania atmosferyczne mogą prowadzić do poważnych uszkodzeń budynków i instalacji, a także stanowić bezpośrednie zagrożenie dla życia i zdrowia ludzi. Pioruny wywołują pożary, niszczą instalacje elektryczne, systemy teleinformatyczne oraz sprzęt elektroniczny, często w ułamku sekundy.

Instalacja odgromowa znacząco redukuje te ryzyka. Zewnętrzna część instalacji przechwytuje wyładowanie i kieruje prąd do ziemi kontrolowaną drogą. Wewnętrzny system ochrony – połączenia wyrównawcze i ograniczniki przepięć – ogranicza skutki impulsu dla instalacji wewnętrznych i urządzeń. Dzięki temu rośnie poziom bezpieczeństwa użytkowników oraz zmniejsza się prawdopodobieństwo kosztownych napraw.

Okresowe badania i pomiary instalacji odgromowej regulują przepisy polskiej i europejskiej normy PN-EN 62305. Kompletną kontrolę systemu, z pomiarami rezystancji uziemień i sprawdzeniem stanu połączeń, należy wykonywać co 2–4 lata – w zależności od klasy ochrony obiektu i poziomu zagrożenia. Uproszczony przegląd wizualny warto przeprowadzać raz w roku, aby szybko wychwycić ewentualne uszkodzenia mechaniczne, korozję lub przerwanie przewodów.

Systemy piorunochronne są też istotne w kontekście ochrony inwestycji. Budynki wyposażone w profesjonalnie zaprojektowaną i serwisowaną instalację odgromową są mniej narażone na kosztowne awarie i przerwy w funkcjonowaniu. Wielu ubezpieczycieli oferuje z tego powodu zniżki w składkach za polisę domu dla obiektów posiadających sprawną dokumentacją ochronę odgromową.

Jakie są koszty instalacji piorunochronu?

Instalacja piorunochronu to inwestycja, której koszt zależy od wielkości i specyfiki budynku, a także od wymaganej klasy ochrony według normy PN-EN 62305. Dla typowego domu jednorodzinnego koszt montażu zewnętrznego systemu odgromowego wynosi zazwyczaj od 3 do 6 tysięcy złotych. Cena ta obejmuje zarówno materiały, jak i robociznę, a często także uziom fundamentowy lub sztuczny.

W przypadku budynków o skomplikowanej architekturze, dużej powierzchni dachu, obiektów o podwyższonym ryzyku pożaru czy z rozbudowaną infrastrukturą techniczną koszt może być wyższy. Dochodzi wtedy rozbudowana część wewnętrzna systemu – rozbudowane połączenia wyrównawcze, ograniczniki przepięć na kilku poziomach rozdziału energii oraz zabezpieczenia linii teletechnicznych.

Na rynku nie funkcjonują obecnie dedykowane programy dotacyjne ani ulgi podatkowe przeznaczone wyłącznie na instalacje odgromowe. Realną korzyścią finansową są natomiast lepsze warunki ubezpieczenia budynku – część towarzystw oferuje niższe składki lub korzystniejsze zapisy w polisach dla obiektów wyposażonych w kompletny i regularnie serwisowany system ochrony odgromowej.

Czy warto inwestować w piorunochrony aktywne?

Piorunochrony aktywne, znane również jako systemy ESE (Early Streamer Emission), są promowane jako nowoczesne rozwiązanie w dziedzinie ochrony odgromowej. Działają w oparciu o zasadę wcześniejszego wyzwolenia wyładowania pilotującego, które ma przyciągnąć piorun zanim dotrze on do budynku. Część producentów wskazuje na większy zasięg ochrony takich urządzeń w porównaniu z tradycyjnymi instalacjami.

Skuteczność tych systemów jest jednak dyskutowana w środowisku ekspertów. Mimo wielu materiałów marketingowych brakuje jednoznacznych, powszechnie uznanych dowodów naukowych, że piorunochrony aktywne zapewniają wyższy poziom bezpieczeństwa niż systemy zaprojektowane zgodnie z normą PN-EN 62305 w wariancie tradycyjnym. Z tego powodu dla wielu właścicieli budynków klasyczne instalacje odgromowe – z odpowiednio zaprojektowaną siecią zwodów, przewodami odprowadzającymi, uziomem, połączeniami wyrównawczymi i SPD – pozostają najbardziej sprawdzonym i przewidywalnym rozwiązaniem.

Niezależnie od wyboru, istotne jest, aby system odgromowy był profesjonalnie zaprojektowany i zainstalowany przez doświadczony zespół. Projektant powinien uwzględnić klasę ochrony obiektu, jego przeznaczenie, geometrię, rodzaj dachu, otaczający teren oraz przebieg wszystkich instalacji wewnętrznych. Tylko wtedy instalacja – tradycyjna lub aktywna – będzie działała zgodnie z założeniami i realnie podnosiła bezpieczeństwo użytkowników oraz trwałość budynku.
