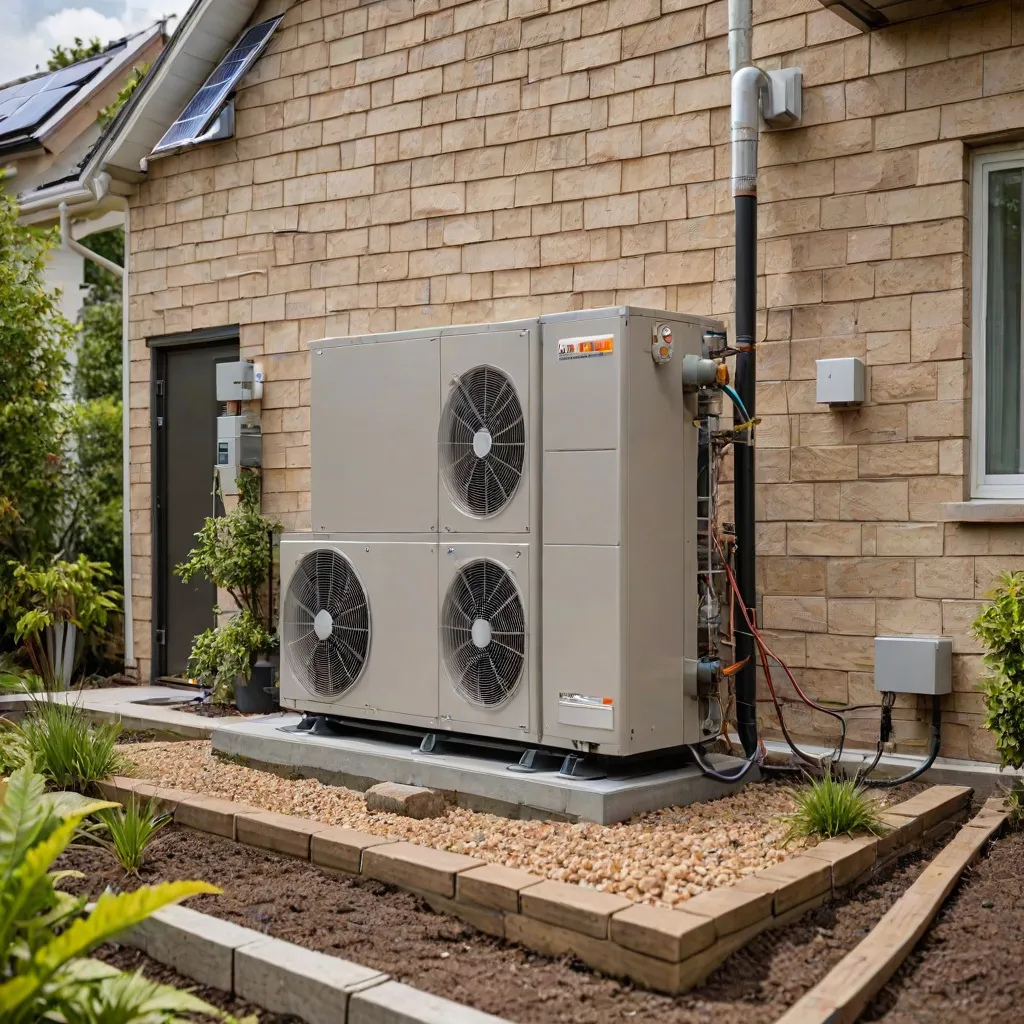

Jak funkcjonuje urządzenie grzewcze?

Pompa ciepła to urządzenie grzewcze, które pobiera darmową energię z otoczenia (powietrza, gruntu lub wody) i przy niewielkim zużyciu prądu przekazuje ją do instalacji grzewczej budynku, co pozwala ogrzać dom i przygotować ciepłą wodę użytkową. Pompy ciepła zyskują na popularności jako efektywne i ekologiczne rozwiązanie do ogrzewania budynków. Są to urządzenia, które wykorzystują energię z otoczenia, przekształcając ją w ciepło użytkowe, a tym samym znacząco obniżają zużycie energii i emisję CO2. Pompy ciepła mogą korzystać z odnawialnych źródeł energii, takich jak powietrze, woda czy grunt, co czyni je coraz bardziej atrakcyjną alternatywą dla tradycyjnych systemów grzewczych. W niniejszym artykule przyjrzymy się bliżej temu, jak funkcjonuje urządzenie grzewcze typu pompa ciepła, jej najważniejszym elementom, rodzajom, zaletom oraz kosztom związanym z instalacją.

Jak działa pompa ciepła krok po kroku?

W nowoczesnych pompach ciepła sercem całego układu jest sprężarka pracująca w technologii inwerterowej. Urządzenie grzewcze na bieżąco dopasowuje moc sprężarki do aktualnego zapotrzebowania budynku na ciepło, zamiast pracować wyłącznie w trybie włącz/wyłącz. Dzięki temu unika się częstego startu sprężarki, zmniejsza się zużycie energii elektrycznej i wydłuża żywotność urządzenia. Inwerterowa regulacja mocy sprawia, że pompa ciepła może stabilnie ogrzewać dom nawet przy zmiennych warunkach pogodowych, utrzymując zadaną temperaturę z wysoką precyzją.

Współczynnik COP pozwala szybko ocenić, jak funkcjonuje urządzenie grzewcze pod kątem ekonomicznym. Przykładowo, COP na poziomie 5 oznacza, że z 1 kWh prądu pompa generuje aż 5 kWh darmowego ciepła z otoczenia.

Pompa ciepła działa na zasadzie obiegu termodynamicznego, który jest zbliżony do działania lodówki, jednak proces ten zachodzi w odwrotnym kierunku. Podstawowym zadaniem pompy ciepła jest pobieranie energii cieplnej z otoczenia i przekazywanie jej do systemu grzewczego budynku. Proces ten obejmuje kilka etapów, w tym pobieranie ciepła z otoczenia, kompresję czynnika chłodniczego i przekazywanie ciepła do wnętrza budynku. Cały proces jest bardzo efektywny energetycznie i pozwala na szerokie wykorzystanie odnawialnych źródeł energii, co czyni pompy ciepła przyjaznymi dla środowiska.

Pierwszym etapem działania pompy ciepła jest parowanie. Pobieranie energii cieplnej z otoczenia odbywa się w parowniku, gdzie czynnik chłodniczy o niskiej temperaturze odbiera ciepło z powietrza, gruntu lub wody i odparowuje, zmieniając stan z ciekłego na gazowy.

Kolejny etap to sprężanie. Gazowy czynnik chłodniczy trafia do sprężarki, gdzie jego ciśnienie oraz temperatura zostają znacząco podniesione. W tym momencie nośnik ciepła osiąga parametry pozwalające na efektywne ogrzanie instalacji centralnego ogrzewania lub zasobnika ciepłej wody.

Trzeci krok to skraplanie. Gorący czynnik pod wysokim ciśnieniem przepływa przez skraplacz, w którym oddaje ciepło do systemu grzewczego budynku (np. ogrzewania podłogowego lub grzejników). W trakcie tego procesu czynnik chłodniczy się ochładza i ponownie przechodzi w stan ciekły.

Ostatni etap to rozprężanie. Czynnik chłodniczy przechodzi przez zawór rozprężny, gdzie obniżane jest jego ciśnienie i temperatura. Dzięki temu wraca on do warunków pozwalających na ponowne pobranie ciepła w parowniku i cały cykl może przebiegać od początku w sposób ciągły.

Główne elementy pompy ciepła

Pompa ciepła składa się z czterech podstawowych elementów: parownika, sprężarki, skraplacza i zaworu rozprężnego. Każdy z tych komponentów pełni istotną rolę w procesie przekształcania energii z otoczenia w ciepło użytkowe. Parownik odpowiada za pobieranie ciepła z otoczenia i odparowanie czynnika chłodniczego. Następnie czynnik chłodniczy trafia do sprężarki, gdzie zwiększane jest jego ciśnienie i temperatura.

Kolejnym ważnym elementem jest skraplacz, który oddaje ciepło do systemu grzewczego budynku, umożliwiając efektywne ogrzewanie pomieszczeń. Zawór rozprężny to ostatni element, który obniża ciśnienie czynnika chłodniczego, przygotowując go do kolejnego cyklu. Dzięki precyzyjnie zaprojektowanej konstrukcji i współpracy tych czterech elementów pompy ciepła mogą działać z wysoką efektywnością, co czyni je coraz popularniejszym wyborem dla osób poszukujących ekologicznych i oszczędnych rozwiązań grzewczych.

Rodzaje pomp ciepła a źródło energii

Rodzaj pompy ciepła jest bezpośrednio powiązany z tym, skąd urządzenie pobiera energię cieplną. W praktyce stosuje się trzy główne grupy urządzeń: powietrzne, gruntowe oraz wodne. Każde z tych rozwiązań ma inne wymagania montażowe i odmienną charakterystykę pracy, ale wszystkie opierają się na tej samej zasadzie obiegu chłodniczego.

Powietrzne pompy ciepła najczęściej występują w układzie powietrze–woda, w dwóch wersjach konstrukcyjnych: split oraz monoblok. W systemie split część układu chłodniczego znajduje się w jednostce zewnętrznej, a część wewnątrz budynku, co pozwala lepiej zagospodarować przestrzeń. W wersji monoblok wszystkie elementy obiegu chłodniczego są zabudowane w jednej jednostce na zewnątrz, a do budynku doprowadzana jest już tylko woda grzewcza. Istnieją również pompy powietrze–powietrze, które przekazują ciepło bezpośrednio do powietrza nawiewanego do pomieszczeń – działają podobnie do odwróconej klimatyzacji.

Gruntowe pompy ciepła wykorzystują energię cieplną zgromadzoną w ziemi. Ciepło jest pobierane za pomocą kolektorów poziomych ułożonych na stosunkowo niewielkiej głębokości lub sond pionowych umieszczonych w głębokich odwiertach. Temperatura gruntu na większej głębokości jest stabilna przez cały rok, dzięki czemu gruntowe pompy ciepła osiągają bardzo wysokie współczynniki COP i utrzymują dobrą sprawność także przy dużych mrozach.

Pompy ciepła typu woda–woda pozyskują energię z wód gruntowych. Do ich montażu konieczne jest wykonanie dwóch studni: czerpalnej, z której pobierana jest woda o stałej temperaturze, oraz zrzutowej, do której odprowadzana jest schłodzona woda po odebraniu ciepła. Tego typu instalacja wymaga odpowiednich warunków hydrogeologicznych, ale w zamian pompy woda–woda oferują bardzo wysoką wydajność i stabilne warunki pracy.

Zalety stosowania pomp ciepła

Stosowanie pomp ciepła wiąże się z wieloma korzyściami, zarówno pod względem ekologicznym, jak i ekonomicznym. Jedną z najważniejszych zalet jest wysoka efektywność energetyczna, która przekłada się na niższe rachunki za ogrzewanie w porównaniu z tradycyjnymi kotłami na paliwa kopalne. Dzięki wykorzystaniu odnawialnych źródeł energii, takich jak powietrze, woda czy grunt, pompy ciepła są znacznie bardziej przyjazne dla środowiska. Mogą być używane zarówno do ogrzewania, jak i – w wersji rewersyjnej – do chłodzenia budynków, co zwiększa ich wszechstronność i funkcjonalność przez cały rok.

Istotnym parametrem opisującym pracę pompy jest współczynnik wydajności COP (Coefficient of Performance). Określa on, ile jednostek ciepła urządzenie dostarcza do budynku z każdej zużytej jednostki energii elektrycznej. Przykładowo współczynnik COP o wartości 5 oznacza, że pompa ciepła zużywając 1 kWh energii elektrycznej, dostarcza aż 5 kWh ciepła do instalacji grzewczej. W praktyce oznacza to, że znaczna część energii cieplnej pochodzi „za darmo” z otoczenia, a udział płatnej energii elektrycznej jest stosunkowo niewielki.

Pompy ciepła charakteryzują się także długą żywotnością i niskimi kosztami eksploatacyjnymi. Mogą być zasilane energią elektryczną z sieci lub z instalacji fotowoltaicznej, co pozwala dodatkowo obniżyć bieżące wydatki. Rewersyjne modele pomp ciepła umożliwiają również aktywne lub pasywne chłodzenie pomieszczeń w okresie letnim, dzięki czemu jeden system może zastąpić zarówno tradycyjny kocioł, jak i klimatyzację. Te zalety sprawiają, że pompy ciepła są coraz częściej wybierane jako nowoczesne, ekologiczne i oszczędne rozwiązanie do ogrzewania budynków.

Czy pompy ciepła są opłacalne?

Instalacja pompy ciepła wiąże się z wyższymi nakładami początkowymi niż w przypadku wielu tradycyjnych źródeł ciepła, ale całkowity koszt inwestycji należy analizować łącznie z późniejszymi rachunkami za ogrzewanie. W przypadku najpopularniejszej na rynku powietrznej pompy ciepła łączny wydatek na zakup urządzenia i montaż mieści się zazwyczaj w przedziale od 30 000 do 70 000 zł. Przy wyborze bardziej zaawansowanej gruntowej pompy ciepła, z wykonaniem dolnego źródła w postaci kolektorów poziomych lub sond pionowych, trzeba liczyć się z kosztem rzędu od 45 000 do 90 000 zł. Różnice wynikają m.in. z mocy urządzenia, standardu budynku i przyjętej konfiguracji instalacji.

Na opłacalność wpływa także trwałość i wymagania serwisowe systemu. Żywotność prawidłowo dobranej i zamontowanej pompy ciepła szacuje się na około 20 lat regularnej eksploatacji. Producenci wymagają zwykle wykonywania corocznych przeglądów serwisowych, które pozwalają utrzymać wysoką sprawność urządzenia, przedłużają jego bezawaryjną pracę i są warunkiem zachowania gwarancji. Koszt okresowego serwisu jest niewielki w porównaniu z oszczędnościami na rachunkach za energię, dlatego w kalkulacji opłacalności warto uwzględnić zarówno nakłady początkowe, jak i niższe koszty ogrzewania w całym okresie użytkowania instalacji.

Pompy ciepła wykorzystują energię z otoczenia i zużywają stosunkowo niewiele prądu, dzięki czemu pozwalają znacząco ograniczyć koszty ogrzewania oraz emisję CO2. Wysoki współczynnik COP oznacza, że z jednej jednostki energii elektrycznej uzyskuje się kilka jednostek ciepła dla budynku, co czyni te urządzenia jednymi z najbardziej energooszczędnych rozwiązań grzewczych na rynku.
